OTP-30系列应用电路简单的OTP语音芯片 (一次性可编程语音OTP芯片):

下方为主打产品,更多相应产品请进入



语音OTP

30系列

AC3030-30

AC3030,AC3060,AC3120是语音芯片裸片开发网2009年
推出的新的辅助OTP产品,标识为OTP30系列,
以满足更多客户的需求和场合应用

AC3060-60

AC3120-120

OTP语音芯片OTP-30系列 产品资料

OTP-30系列语音芯片的描述:

OTP-30系列语音芯片是语音芯片裸片开发网2010年推出的新产品,应用线路极其简单, 1.8V低电压仍能正常发声,3V和4.5以下供电时无任何外部元器件,复位和内部供电方面稳定,同时解决了部份4.5V以上供电情况下,电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口,语音效果输出稳定.同时在功能方面有了更大的改进.

AC30系列语音芯片是一颗高性能直接PWM驱动喇叭的OTP语音芯片,音质效果好,共有3个I/O口,其中1个Input,2个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯,外围无元器件,应用电路简单,价格低,有着很好的产品方案成本优势.

OTP-30系列语音芯片的优势:

1, OTP-AC30系列产品 内置电阻、外围少元器件,外围电路简单无任何元器件.AT@CHIP

  整个方案的费用给您节省30%-50% .

2, 工作电压默认为1.8V—5.5V,使用4.5V以上供电或者部分直流供电电源时在VDD5与VSS串一个0.1uF电容即可.

3, 提供多种产品选择方案,出货形式选择多:

1),音乐贺卡机芯COB(AC60E0 4.5V/3V),
2),直插6Pin/5Pin(分别有五个脚的AC80F和六个脚的AC80E直插COB)模块COB,
3),挤压盒专用COB(AC80J0三个固定孔位的小板子),
4),其它模组COB等(3V-24V供电应用方案)
5), DIP8和SOP8,裸片封装可以选择.

4, 量大时可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础.

5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. 半 环 导 芯 体

6, 支持低电压马达复位功能,同时可能IO口的下拉阻值进行选择,以适用光控等多种场合。



OTP语音芯片定义和介绍: 更多...

    OTP(One Time Programable的简称)是MCU的一种存储器类型,意思是一次性可编程:环 芯 公司将程序烧入IC后,将不可再次更改和;因此OTP语音芯片就是指一次性烧录的语音IC。

    MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASH ROM等类型。MASK ROM的MCU价格便宜,但程序在出厂时已经固化,适合程序固定不变的应用场合;FALSH ROM的MCU程序可以反复擦写,灵活性很强,但价格较高,适合对价格不敏感的应用场合或做开发用途;OTP ROM的MCU价格介于前两者之间,同时又拥有一次性可编程能力,适合既要求一定灵活性,又要求低成本的应用场合,尤其是功能不断翻新、需要迅速量产的电子产品。
    环芯OTP语音IC的优势:不需光罩费,交货期短,内置电阻、外围没有元器件,电路只需要一个104电容.



SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式



OTP30Sec SIP AC80E
单列直插COB脚位资料

软封装OTP语音芯片原理图

直插1-6脚顺序为从左至右.



直插语音COB脚位资料AC80E
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.


语音COB芯片图片样品

OTP-30系列于直插6脚COB脚位资料:

PIN
NAME
1
Ka1
2
IO2
3
PWM1
4
PWM2
5
VDD
6
VSS



MusicCard COB Information 音乐贺卡机芯COB软封装资料

/// 最常见语音芯片COB封装形式



MusicCard AC60E
音乐贺卡机芯COB脚位资料

OTP语音贺卡机芯PCB



3V和4.5V AG10,LR54钮扣电池供电的贺卡机芯PCB.

音乐贺卡机芯语音COB脚位资料AC60E
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.

贺卡OTP音乐机芯样板COB

OTP音乐贺卡语音贺卡图片




Squeeze Box COB Information 挤压盒COB软封装资料

/// 最常见语音芯片COB软封装形式



Squeeze Box AC80J
挤压盒COB脚位资料

OTP挤压盒原理图

最常见的标准片挤压盒机芯PCB

实物图片,仅供参考.
若有改动,恕不另行通知.
挤压盒COB图片





无开模具费用,提供各种常用软封装COB (限94HB,94V0纸板PCB)

/// 最常见语音芯片COB软封装形式


AC80A 2032电池 3V供电 常用语音机芯COB

适用于各种音乐礼盒和光控小批量方案.

实物图片,仅供参考.出货请参照实际样品情况.
若有改动,恕不另行通知.

2032电池供电3VCOB机芯

常见的标准片机芯PCBA-CR2032电池3V语音方案


AC90Y
钮扣电池3V供电 常用语音机芯COB

适用钮扣式电池AG10,LR54; AG12,LR43; AG13,LR44的3V供电机芯COB

适用于各种音乐礼盒和光控小批量方案.

实物图片,仅供参考.出货请参照实际样品情况.
若有改动,恕不另行通知.
3V两节AG10,AG13,LR44钮扣电池供电COB

常见的语音芯片机芯PCBA-CR2032电池3V语音方案


更多: 常见的语音芯片封装形式(软封装COB和硬封装)

DIP8双列直插封装尺寸大小 (PDIP SIZE):
DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):



附上AC3030-OTP语音芯片的产品资料:

AC3030 Application Circuit 简单应用电路接线方法:

AC3030 3V Stand-alone play Mode / 按键触发声音播放直推喇叭模式PWM

AC3030 Application Circuit 简单应用电路接线方法

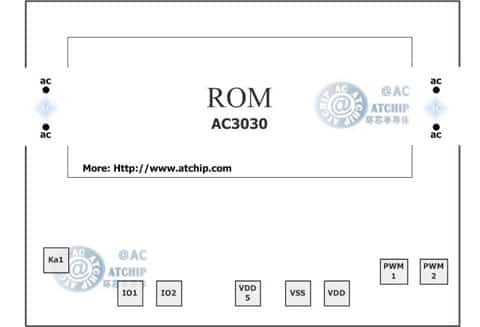

AC3030 Pad Location 裸片绑定图

CHIP SIZE: (0, 0)

裸片绑定图

Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS
*** At high voltage of 4.5V or higher voltage, VDD5 may be connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD5 don’t need to connect any capacitor and can be kept this pad
floating to save a capacitor.
绑定位VDD5仅在4.5V以上有杂音时使用,3V不需要接地104电容.

AC3030 DC CHARACTERISTICS 电气特性和参数



Symbol
Parameter
Min.
Typ.
Max.
Unit
Condition
VDD
Operating voltage
1.8
3.0
5.5
V

Isb
Standby current, VDD=3V/4.5V

1

uA
No loading
Iop
Operating current
VDD=3V

850

VDD=4.5V

1100
Iih
Input current (1M ohms pull-low)


3
uA
VDD=3V


8
VDD=4.5V
Iih
Input current (300k ohms pull-low)


10
uA
VDD=3V


25
VDD=4.5V
Iih
Input current (100k ohms pull-low)


30
uA
VDD=3V


80
VDD=4.5V
Ioh
Output drive current

-10

mA
VDD=3V, Voh=1.0V

-20

VDD=4.5V, Voh=2.2V
Iol
Output sink current

20

mA
VDD=3V, Vol=1.0V

34

VDD=4.5V, Vol=1.0V
Ioh
PWM1, PWM2 output current

-65

mA
VDD=3V, Voh=1.5V
Iol

65

VDD=3V, Vol=1.5V
F/F
Frequency deviation by voltage drop
VDD=3V

1

%
Fosc(3.0v)-Fosc(2.4v) Fosc(3v)
VDD=4.5V

0.1

Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v)
F/F
Frequency lot deviation, (VDD=3V)
-1

1
%
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v)
Fosc
Oscillation Frequency
1.31
1.54
1.61
MHz
VDD=1.8~5.5V
