    AC9010-10秒OTPG语音芯片是语音芯片裸片开发网2009年推出的新产品,在复位和内部供电方面有了更大的改善,同时推出新的烧录工具和编程软件,解决了AC8010原来仅支持3V供电的情况,5V供电时在VDD外加一个电阻的情况下,提供稳定性能的语音输出.同时在功能方面有了更大的改进.

    AC9010 10秒OTPG系列语音芯片是一颗支持PWM和DAC输出的10秒的OTP语音芯片,音质效果好，共有4个I/O口,其中2个Input,2个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯，外围仅需一颗104电容，产品方案成本极低.
    AC9010是语音芯片裸片开发网2009年新推出的OTPG系列产品,同属于AC9020一个语音芯片母体系列.

OTPG系列10秒OTP语音芯片的优势：

1, Otp-AC9010 10秒OTPG系列语音芯片内置电阻、外围没有元器件，外围电路只需要要104电容．AT@CHIP

　　整个方案的费用给您节省30%－50% .

2, 工作电压默认为2.4V—3.6V,使用4.5V供电时在VDD上连一个8欧电阻即可,纽扣电池供电时只需连个4欧电阻；输出方式：PWM＆DAC .

3, 有8Pin, DIP8和SOP8,裸片封装可以选择.

4, 唯一一款可以烧录裸片出货的OTP10秒语音芯片产品,不需光罩费,音质和单价市场最优.

5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. 半 环 导 芯 体

6, 声音DAC输出时,在DAC Pin和VSS之间的电阻为470欧.

AC9010 10秒语音芯片 Application Circuit 简单应用电路接线方法

AC9010 10秒语音芯片 Application Circuit 简单应用电路接线方法

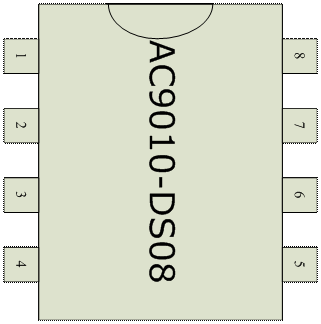

AC9010 10秒OTPG语音芯片 Package Information 封装资料

AC9010 10秒语音芯片 Pad Location 裸片绑定图

10秒OTPG语音芯片 CHIP SIZE: (0, 0) (1734,715) UM

1. Writer Mapping Description / OTPG系列

Writer Pin烧录引脚 : TG2,TG1,TG11,VSS,PWM2,PWM1,VDD

AC9010 is a 10 Sec. PWM or DAC voice output with high quality speech ,2 input pin and 2 I/O pin simple speech.10 Sec. Voice Length at 6 KHz sampling and 4 bit hardware compression. Built-in oscillator for system clock without an external resistor. Maximum 64 voice groups. One Group contain several steps(voice section ); Maximum 700 steps for all the Groups. User selectable 8bit / 5bit / 4 bit data compression. Support three mode trigger function (Stand Alone, Serial Trigger Mode, CPU Command Mode ). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .

Functions

MAX voice file : 700
MAX Trigger Groups : 63
Power On Trigger Group :1
MAX Step : 700
Signal step mute length : 0.64 s ( 6k sample rate )
Operating Voltage range: 2.4V ~ 3.6V
Total Voice Duration : 10” (60K Samples)
I/O pin : 4
Voice output : PWM or DAC
Sequential Key : TG1 -> 32 Groups.
TG2 -> 29 Groups.
TG3,TG4-> 1 Group
Debounce time : 50 us or 10 ms
On/Off function : only for all TG1 and TG2

Sequential Key for Volume control function.
Step can change Trigger I/O Type, Trigger Mode & Output Status.
Hardware Trigger Group Repeat function.

1. Trigger mode (for all Input pins) :

- Key Stand-alone Trigger Mode :

1. Edge/Level
2. Hold/Unhold
3. Retrigger/Irretrigger
4. Serial Trigger Mode :

Combinations of TG1 and TG2 to trigger maximum 63 Voice Group.

1. CPU Command Mode :

User command through TG1,TG2,TG3 & TG4 with serial CPU Interface to control the Multi-Playback function.

Output status (for each Output pin):

1. Stand by Status. (High/Low Status)
2. Busy Low Active.
3. Busy High Active.
4. LED Flash at 6 Hz.
5. LED Flash at 3 Hz.
6. LED Flash at 1.5 Hz.
7. LED Flash at 0.75 Hz.

1. Play rate level :

AC9010 can provide different play rate in one code as follow

出货形式：

dip、 SOP、COB（可为积压盒专用）、裸片（已烧录好）。 其中裸片一块Wafer可以同时烧录4款不同的产品，直接绑定生产，大大地节约生产时间, dip、 SOP、COB 1天交货，裸片5-7天交货。

DataSheet原理图下载

相关产品：AC8040-OTP40秒 AC8080-OTP80秒 AC8010-OTP10秒(已被8020替代)

最新产品: AC9010-OTP10秒 AC9080-OTP80秒 AC9020-OTP20秒

Other: TG010 TG020 TG040 TF020 TF040 TH040 TH080

新产品系列OTP语音芯片全面支持4.5V和3V,为您提供最加稳定的语音输出.
