十秒录音芯片AC6010资料 10秒录音芯片/SOP16
十秒录音芯片AC6010资料 十秒录音芯片AC6010资料下载，右键可以另存为
十秒录音芯片AC6010资料简介:超高音质版本的录音芯片
AC6010是一颗支持10秒时间长度的录放音芯片Recorder IC, 超高采样率的16位控制解码芯片，单段录音放音，16位PWM声音输出。超过 10 年的数据保留期，支持麦克风的自动增益控制功能。
产品系列包含有AC6010-10秒录音芯片，AC6013-10秒录变音IC，AC6030-30秒录音芯片，AC6033-30秒录变音IC，具有通过程序开发来进行秒数调节的功能，以实现用户的功能所需.
十秒录音芯片AC6010产品系列的优势:
1, AC6010/10秒录音芯片有掉电保存功能,在更改电池后,声音还是保存在芯片内部；
2, 工作电压2.4V—5.5V；
上电自动复位；
3, 简单易用的录放功能,录音时间长度10秒.价格便宜,性价比高；
4, 输出方式：16位PWM声音输出直推喇叭 /（DAC外接放大电路,需定制）；
5，成熟的市场产品, 超过 10 年的数据保留期。
无需触发，上电循环响警报声。
录开始音滴一声提示音效果下载:
录音滴一声提示音下载1（录音开始滴一声提示音,录音结束滴两声提示音 ）;
十秒录音高品质录音放音芯片的常见应用场合：
1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器 矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防车火警119,消防安全报警系统等等
4, 相关图样：
十秒录音专用报警器音效芯片电气特性参数（ELECTRICAL CHARACTERISTICS）：
Parameter参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
2.5 |
4.5 |
5 |
V |
OPerating current 工作电流 |
IOP |
No Load |
- |
7 |
|
mA |
Standby Current 静态电流 |
Isb |
|
|
10 |
20 |
uA |
Operating temperature 工作温度 |
Temp |
|
0 |
25 |
60 |
℃ |
声音内容：四声警报声音效，上电长响

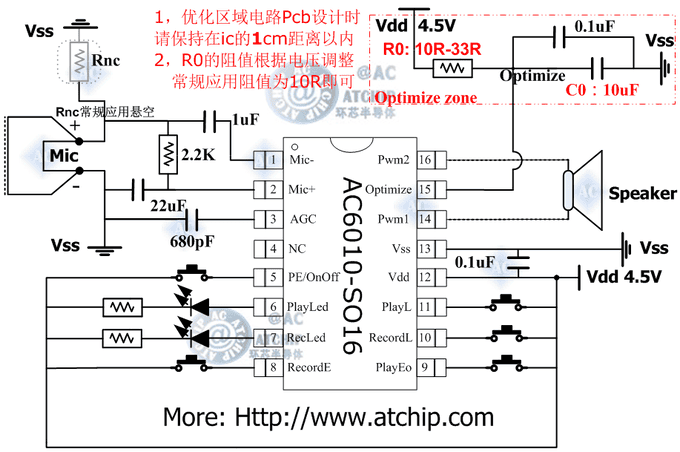

十秒录音高品质录音放音芯片应用电路:
触发方式：上电长响，功放电路推蜂鸣片。
震荡电阻：150K-320K（可以自己调整语速，常规为240
此电路可以直接驱动喇叭，三脚电感升压推蜂鸣器发声电路，还得根据需求自行调节。
1K的电阻和104电容根据产品应用不同，可以省略。
THE IC SUBSTRATE SHOULS BE CONNECTED TO VDD
*以上电路供参考，如有修改，恕不另行通知！
AC9561十秒录音声音效报警器芯片软封装SOP16脚位图 (供参考)
AC6010 SOP16
十秒录音高品质录音放音芯片芯片贴片8脚
 |
最常用最常见的硬封装形式：
直插八脚DIP8封装和
贴片八脚SOP16封装
SOP16封装规格(150Mil)
PIN |
NAME |
1 |
Mic- |
2 |
Mic+ |
3 |
AGC |
4 |
NC |
5 |
PlayE/onoff |
6 |
PlayLed |
7 |
RecordLed |
8 |
RecordE |
9 |
PlayEO |
10 |
RecordL |
11 |
PlayL |
12 |
VDD |
13 |
VSS |
14 |
PWM1 |
15 |
Optimize |
16 |
PWM2 |
|
PIN |
NAME |
CNName |
1 |
Mic- |
麦克风负 |
2 |
Mic+ |
麦克风正 |
3 |
AGC |
麦克风自动增益控制 |
4 |
NC |
空 |
5 |
PlayE/onoff |
按一下单次播放，再按停 |
6 |
PlayLed |
播放状态指示灯 |
7 |
RecordLed |
录音状态指示灯 |
8 |
RecordE |
按一下录，再按停止录 |
9 |
PlayEO |
触发放一次，不可打断 |
10 |
RecordL |
按住一直录，松开停 |
11 |
PlayL |
按住循环播放 |
12 |
VDD2 |
VDD电源 |
13 |
VSS |
地级 |
14 |
PWM1 |
喇叭1接口 |
15 |
VDD1 |
性能优化脚 |
16 |
PWM2 |
喇叭2接口 |
SOP16贴片芯片封装尽寸大小(SOP SIZE):
|
录音芯片：通过触发REC录音键将声音内容录音保存下来，并且在录音完毕后，再触发PLAY播放键播放录音，并且可以实现重复录放的一种语音储存芯片，它包括ADC和DAC两个过程，都是由芯片本身完成的，包括语音数据的采集、分析、压缩、存储、播放等步骤。
ADC=Analog Digital Change 模数转换 / DAC= Digital Analog Change 数模转换
主要产品：AC6010-录音十秒，AC6030-录音三十秒。
录音-变音芯片：通过触发REC录音键将声音内容录音保存下来，并且在录音完毕后，再触发PLAY播放键播放录音，同时也可以通过内定的程序，对保存的声音进行变音处理，再通过触发变音播放键来播放变音后的效果声音，达到男女声变化，声音快慢变化，声音音色变化等功能。
主要产品：AC6013-录变音十秒（背景音效：致爱丽丝音乐），
AC6033-录变音三十秒（背景音效：致爱丽丝音乐）。
背景音效独立播放按键：致爱丽丝音乐，高中低音量三挡背景音循环播放。
AC6010,AC6030,AC6013,AC6033由同一颗芯片开发的标准产品系列，价格相同。功能不同罢了。AC6010-十秒录音效果最佳，比特率采样率较高。AC6033-30秒背景音录放芯片，相对来说比特率采样率稍低。但是整个产品系列都已经达到了16位24K采样率以上的声音高品质。
更多录音芯片资料，请访问文启科技公司网站：https://www.atchip.com/
请注意！
静电敏感器件请做好电磁干扰防范。 |
 |
样品电路发音简易接法：
静电在很多地方都会产生，生产前请先进行电磁干扰防范，可以有效的防止电路由于受 静电放电影响而损坏。
此测试电路仅供测试出声音参考，应用于产品时请使用相应电路并进行老化测试。
电源接线为红正黑负，测试时请先用3V供电，测试出声音后再进行相应功能调试。
